フレッツ光プレミアムファミリータイプの構成 （ＮＴＴ西日本）ひかり電話を含むフレッツ光プレミアムファミリータイプインターネット環境のベーシックな構成は下記のようになる。 これらは2008年3月現在のＮＴＴ西日本の標準のものです。 ＮＴＴ東日本のＢフレッツハイパーファミリータイプでは基本構成はほぼ同等とは思いますが、機器は違うと思います。 （2009年3月設置のものであり、機器,構成等は今後変更になる可能性は大いにあります。） フレッツ光プレミアムファミリータイプ基本構成[インタネットプロバイダ] │ 光ファイバー │ [ＮＴＴ西日本] │ 光ファイバー │ ↑屋外 ----屋内引き込み------------------------ │ ↓屋内 [光コンセント] │ 光ファイバー（やわらかい室内用の白い外装の光ケーブル） │ [ＯＮＵ・光加入者線終端装置] │ LANケーブル（ＣＴＵに付属品で付いている） │ [ＣＴＵ・加入者網終端装置]────[ひかり電話対応VoＩＰアダプタ]─────[FAX/電話機] │ │ LANケーブル 電話線 LANケーブル │LAN │ │ [パソコン] [予備2ポート] |

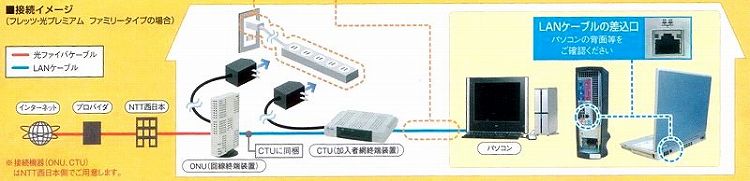

下記２枚の接続図はＮＴＴ西日本のチラシより一部抜粋ひかり電話ありの構成  今回当方で使用した機種名型番等（おそらくこれらは結構頻繁にモデルチェンジしているものと思われます。） ＯＮＵ・光加入者線終端装置（GE-PON型「Ｍ」） ＣＴＵ・加入者網終端装置 １００Ｍ Ｈ ひかり電話対応VoＩＰアダプタ ＡＤ−１００ＫＩ ひかり電話なしの構成  ＡＣアダプターは図のような“いかにもACアダプタ形状”ではなく結構スリムな形になっておｌりましたので３連の電源ソケットでも大丈夫かも？ |
 |
光コンセント
|
 |

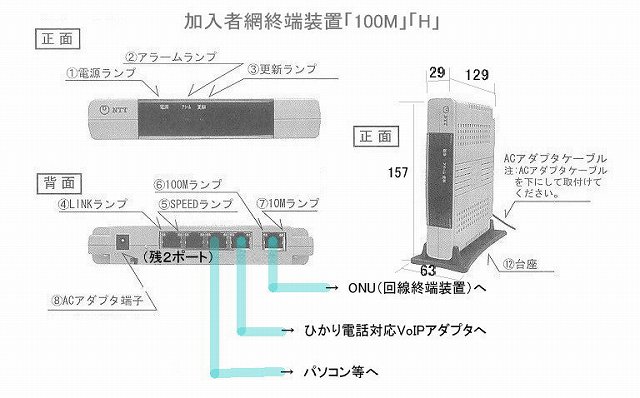

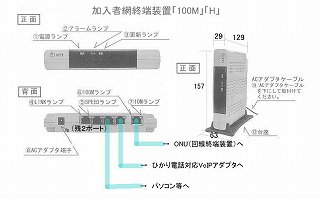

ＣＴＵ・加入者網終端装置 １００Ｍ Ｈ接続図 概要 このＣＴＵは４ポートある。ひかり電話へ１ポート、コンピューターを１台接続しても２ポートが予備として残ります。 |
 |

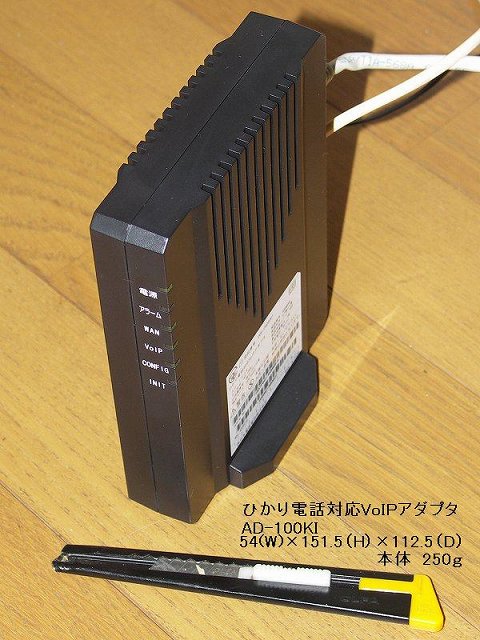

ひかり電話対応ＶｏＩＰアダプタ ＡＤ−１００ＫＩ当方は今まで電話のところにADSLモデムを置き、ＬＡＮケーブルをパソコンまではわせていたので、そのＬＡＮケーブルがそのまま使える関係もありこのひかり電話対応VoＩＰアダプタだけ、電話口の近くに置いた。 ひかり電話対応VoIPアダプタの寸法 54(W)×151.5(H)×112.5(D) いずれの接続機器も｢中身入ってるの？｣と思うくらい軽量です。 TOPページにも書きましたが、機器を分散化すると電力効率悪く電力量も増えるのです、一つにまとめられないものなのでしょうかね・・。 通常のメタル回線なら不要の電気代もひかり電話を導入ことにより3種の端末機器の最大電力値を積み上げ、紙上で計算すると電話を使わなくとも400円/月程度電気代がかかる計算になります。 機種や構成等は時代と共に進化して行くと思いますので参考程度に・・・。 |
